平焊法蘭與對焊法蘭在焊接方式上的差別

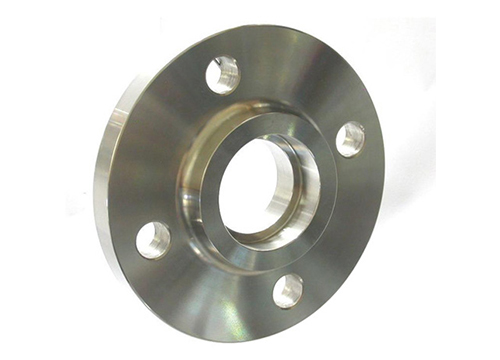

2022-12-09 關注次數:對焊法蘭是接口端的管徑和壁厚與所要焊接的管子一樣,合兩個管子一樣焊接。平焊法蘭是內孔加工了比管子外徑略大一點的一個凹臺,管子插在里面焊的。
平焊和對焊是指法蘭和管道連接時的焊接方式,平焊法蘭焊接時只需單面焊接不需要焊接管道和法蘭連接的內口,對焊法蘭的焊接安裝需要法蘭雙面焊。所以平焊法蘭一般用于低、中壓管道,對焊法蘭用于中、高壓管道的連接,對焊的法蘭一般是到少PN2.5MPa,采用對焊是為了減少應力集中,一般的對焊法蘭多為帶頸法蘭也叫奶嘴法蘭。 所以對焊法蘭的安裝費,人工費和輔材費要高,因為多一道工序。
對焊法蘭也不是所有的都需要內外雙面焊的,沒有特殊要求一般也只是外面焊一道,平焊法蘭是比較好焊接的一種,因為管子和法蘭好對垂直,管子不會斜。
平焊法蘭,法蘭的內口與管道的外徑相當是將管道查到法蘭內焊接法蘭,根據情況也可內外都焊。對焊法蘭是指高中壓法蘭帶個脖,高出法蘭背面一段,供給焊接用,坡口已經都處理完,對好口可以焊接。
平焊法蘭與對焊法蘭的區別
1. 平焊法蘭只能用到40巴, 對焊法蘭可用到160巴
2. 法蘭厚度不一樣,請見HG/T20295-2009
3. 平焊法蘭不得用于溫度頻繁變化的工況,特別是法蘭未作隔熱的場合.(GB/T20801.3 第5.1.8.3條
5.劇烈循環工況下,應選用整體法蘭或帶頸對焊法蘭. (GB/T20801.3 第5.1.8.7條)
